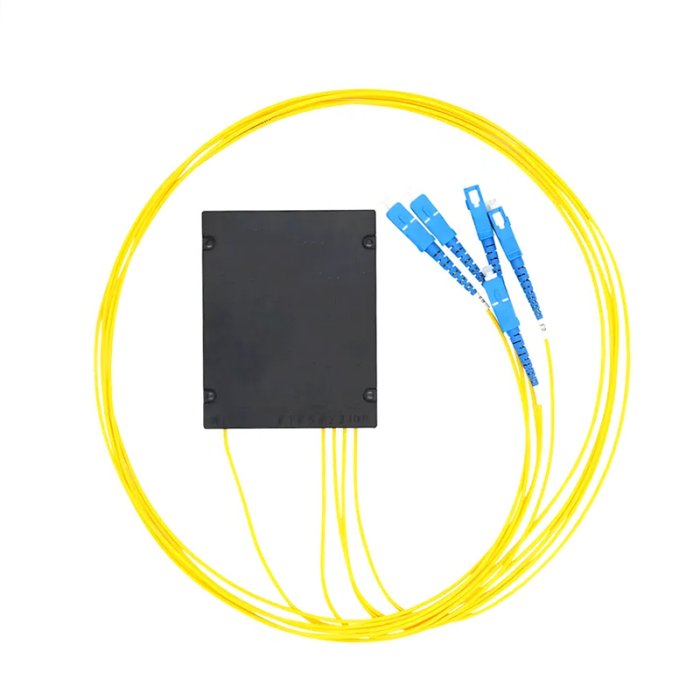

مُوَصِّل الألياف الضوئية ثنائي المخروط (FBT) هو جهاز بصري سلبي يُحقق تقسيم الإشارات الضوئية أو دمجها أو توزيع الطاقة عن طريق صهر وتمديد ألياف ضوئية متعددة عند درجات حرارة عالية بعد إزالة طبقاتها الخارجية، مما يُشكل بنية ثنائية المخروط. من أهم مميزاته انخفاض التكلفة وإمكانية تخصيص نسبة التقسيم، مما يجعله واسع الاستخدام في شبكات PON وأجهزة استشعار الألياف الضوئية.
تشمل وحدات التقسيم الشائعة 1*4، 1*8، 1*16، 1*32، 1*64، 2*4، 2*8، 2*16، و2*32. وتُستخدم هذه الوحدات على نطاق واسع في صناديق توزيع الألياف الضوئية الخارجية لشبكات PON وFTTH وFTTX وGOPN.
الشبكة الضوئية السلبية (PON):
شبكة FTTX
تلفزيون الكابل
أنظمة أخرى: الشبكة المحلية
1. توحيد ممتاز لتقسيم الإشارة الضوئية: يقوم بتوزيع الإشارات الضوئية بالتساوي على عدة مستخدمين.
2. عدم الحساسية للفقد: فهو غير حساس لطول موجة الضوء المنقول ويعمل على نطاق واسع من أطوال الموجات، مما يلبي متطلبات نقل أطوال الموجات المختلفة.
4. هيكل مضغوط وحجم صغير: يمكن تركيبه بسهولة في صناديق التوصيل الموجودة، مما يلغي الحاجة إلى مساحة تركيب واسعة.
المعلمة | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 1x128 | |
الطول الموجي (نانومتر) | 1260~1650 | |||||||
نوع الألياف | G657A1 أو مُحدد حسب الطلب | |||||||
طول الصباغ (م) | 1.0 (+ /- 0.1) أو مُحدد حسب الطلب | |||||||
فقد الإدخال (ديسيبل) | ≤3.8 | ≤7.2 | ≤10.3 | ≤13.6 | ≤16.9 | ≤20.4 | ≤23.5 | |
توحيد الفقد (ديسيبل) | الأعلى | ≤0.8 | ≤1.0 | ≤1.2 | ≤1.5 | ≤1.8 | ≤2.0 | ≤2.0 |
فقدان العودة (ديسيبل) | الحد الأدنى | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
PDL(dB) | الأعلى | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.4 | ≤0.4 |
التوجيه | الحد الأدنى | ≥55 | ||||||
الفقد المرتبط بطول الموجة (ديسيبل) | الأعلى | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.2 |
درجة حرارة العمل | -40~85 | |||||||
درجة حرارة التخزين | -40~85 | |||||||
ألياف طبيعية | 40x4x4 | 50x7x4 | 60x12x4 | 120x26x10 | ||||
حجم عبوة ABS (الطول × العرض × الارتفاع) مم | 100x80x10 | 120×80×18 | 140x115x18 | 150x130x25 | ||||
ميكرو (الطول × العرض × الارتفاع) ملم | 60x7x4 | 60x12x4 | 80x20x6 | 100x40x6 | 120x50x12 | |||
