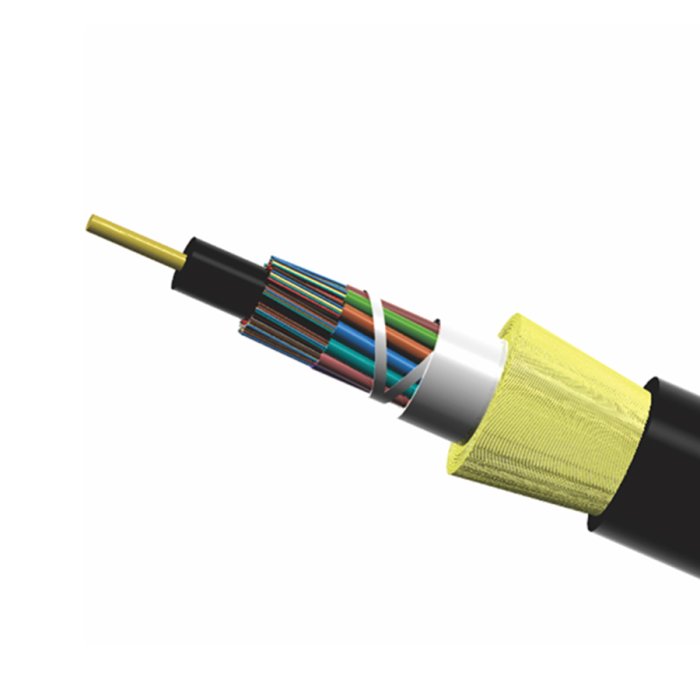

كابل ADSS عبارة عن كابل مجدول ذو أنبوب فضفاض. تُوضع ألياف بقطر 250 ميكرومتر داخل أنبوب فضفاض مصنوع من بلاستيك عالي المرونة. تُملأ الأنابيب بمادة حشو مقاومة للماء، وتُجدل حول بلاستيك مقوى بالألياف (FRP) كعنصر تقوية مركزي غير معدني، لتشكيل قلب كابل دائري مضغوط. بعد ملء قلب الكابل بمادة الحشو، يُغطى بغلاف داخلي رقيق من البولي إيثيلين (PE). بعد وضع طبقة مجدولة من خيوط الأراميد فوق الغلاف الداخلي كعنصر تقوية، يُغطى الكابل بغلاف خارجي من البولي إيثيلين أو AT (مضاد للتتبع).
تستخدم هذه الكابلات على نطاق واسع في أنظمة الطاقة، ويمكن تركيبها على نفس الأعمدة التي تستخدم فيها خطوط الكهرباء، مما يوفر المساحة والتكاليف.
كما أنها مناسبة لخطوط الاتصالات التي تعبر تضاريس معقدة مثل الأنهار والوديان.
تصميم
الأنابيب المفكوكة الأداء المستقر والتوافق مع جميع أنواع
الألياف الشائعة ذاتي الدعم
بدلا من خيوط الأراميد أو الخيط الزجاجي، لا حاجة لدعم أو سلك رسول.
مقاومة للمسار وغلاف متاحة
. لخطوط الطاقة 10KV و35KV يمكن استخدام البولي إيثيلين (PE)، لخطوط كهرباء 110KN و220KN يجب أن تكون مقاومة التآكل (AT)
الغلاف الخارجي.
مناسب لتركيب الدعم الذاتي الجوي
نوع الألياف | G.652D، G657A1، A2 |
كمية الألياف | 6,12,24,48 نوى |
الامتداد | 80م، 100م، 120م |
الطول لكل لفة | 2.3 4 كم لكل لفة |
قطر حقل النموذج | 9.2+-0.2 ميكرومتر عند 1310 نانومتر |
قطر التغطية | 125+-1 أم |
عدم الدائرة في التغطية | <=1٪ |
قطر الطلاء | 245+-10 أم |
معامل التوهين | <=0.38 ديسيبل/كم عند 1310 ميل بحري، <=0.22 ديسيبل/كم عند 1550 ميل بحري |
التشتت الكروماتي | <=3.5 حصان/نانومتر/كم عند 1285-1330 نانومتر، <=18 حصان/نانومتر/كم |
طول موجة الديشنز الصفري | 1300-1322 نانومتر |
معامل PMD | <=0.2 حصان/VKM |
